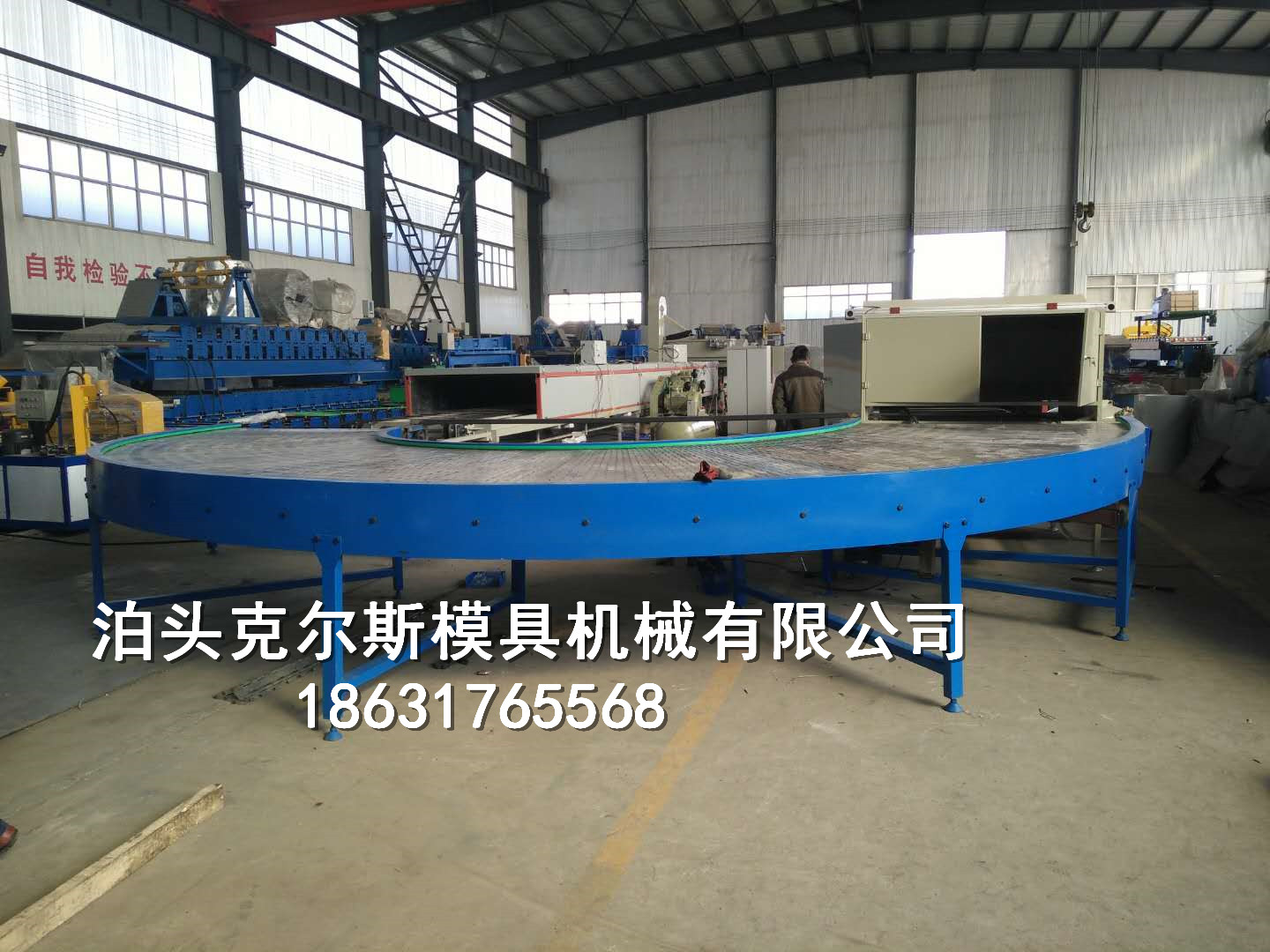

金属瓦瓦片机械是一种建筑材料生产设备，具体说是一种彩石金属瓦生产设备。包括彩石瓦传送带、依次设置在彩石瓦传送带上的喷胶机构、撒布机构、翻转机构、第二喷胶机构，所述喷胶机构采用具有俯仰角度的链条传动路线，有利于均匀喷胶；撒布机构具有使砂石分布均匀的布砂机构，结合翻转机构的作用，使砂石分布更均匀。该彩石金属瓦生产设备结构合理、涂胶和撒砂分布均匀、操作人员劳动强度低，有利于提高产品质量和降低生产成本。
本设备的技术方案是:彩石金属瓦设备包括彩石瓦传送带、依次设置在彩石瓦传送带上的喷胶机构、撒布机构、翻转机构、第二喷胶机构，所述喷胶机构包括设置在彩石瓦传送带上方的喷胶仓、设置在喷胶仓内的喷枪，位于喷胶仓下方的彩石瓦传送带为喷胶传送带，喷胶传送带包括安装在支架上的前链轮、后链轮、套装在前链轮和后链轮上的链条，另有三角板铰接在支架上，支架上安装有螺母，螺母的上端顶靠在三角板的一个边角上，三角板的另一边角上通过轮轴安装有支撑轮，支撑轮安装在链条上；撒布机构包括设置在彩石瓦传送带上方的料斗，料斗的出口为长条状，出口处通过滑轨安装有滑块，滑块的下端铰接有挡板，滑块通过连杆与安装在驱动电机上的凸轮传动连接，在滑轨的下端设有阻挡块。
